Инверсно-магнетронный датчик

1. Принцип действия и эволюция конструкции

Датчик AIM-X-NW25 представляет собой совершенную эволюцию классических датчиков холодного катода (магнетронного типа), предназначенных для измерения сверхвысокого вакуума (СВВ, UHV). Его работа основана на генерации и поддержании разряда Пеннинга в скрещенных электрическом и магнитном полях. Однако ключевым отличием является инверсная (обращённая) геометрия.

В обычном магнетроне катод (отрицательный электрод) расположен в центре, а анод (положительный) — по периферии. Это приводит к интенсивной бомбардировке и эрозии центрального катода ионами, что сокращает срок службы и может вызывать нестабильность.

В инверсно-магнетронной конструкции AIM-X катод выполнен в виде полого цилиндра, внутри которого находится анод. Такая конфигурация "ловушки" направляет ионную бомбардировку преимущественно на внутреннюю, более прочную и большую по площади поверхность катода. Это фундаментально решает проблему эрозии, повышает стабильность разряда при очень низких давлениях и значительно продлевает ресурс датчика.

2. Детализированные технические характеристики и параметры

Измерительные параметры:

Диапазон измерения давления: Широкий линейный диапазон, как правило, от ~1×10⁻² мбар до < 1×10⁻¹¹ мбар.

Точность и повторяемость: Высокая стабильность показаний, минимальный дрейф нуля, что критично для долгосрочных процессов и экспериментов.

Время отклика: Быстрая реакция на изменение давления в системе.

Конструктивные и физические данные:

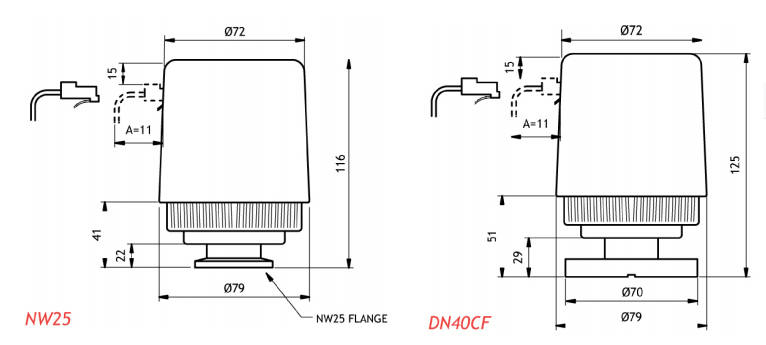

Присоединительный фланец: NW25 (KF25), что является стандартом для многих СВВ-систем и упрощает интеграцию.

Исполнение: Серия "X" обозначает усовершенствованную модель с улучшенной электроникой, повышенной устойчивостью к загрязнению и расширенным динамическим диапазоном.

Материалы: Корпус и электроды выполнены из нержавеющей стали, совместимы с требованиями высокого вакуума (низкое газовыделение). Используются специальные материалы катода, устойчивые к ионной бомбардировке.

Температурный диапазон: Рассчитан на работу в условиях типичных для СВВ-систем (включая нагрев для обезгаживания).

Электрические и интерфейсные параметры:

Совместимость с контроллерами: Предназначен для работы исключительно с контроллерами Edwards, в частности, с современными сериями XTC и iX. Это обеспечивает точное управление высоким напряжением (~2-4 кВ), необходимым для создания разряда, правильную линейную интерполяцию сигнала и диагностику.

Выходной сигнал: Аналоговый сигнал (например, 0-10 В), пропорциональный логарифму давления, передаваемый на контроллер для обработки и отображения.

Напряжение питания: Подается через контроллер.

3. Ключевые эксплуатационные преимущества

Экстремальная долговечность и надежность: Инверсная конструкция является главным преимуществом, сводя к минимуму деградацию катода. Датчик способен выдерживать тысячи циклов "включение-выключение" и сохранять калибровку в течение многих лет, обеспечивая бесперебойную работу критических систем.

Устойчивость к вбросам давления и загрязнениям: Улучшенная конструкция и материалы делают датчик менее чувствительным к случайным вбросам атмосферного давления или воздействию технологических газов (например, кислорода, азота, аргона), которые могут отравить или загрязнить чувствительный элемент обычных ионизационных датчиков.

Исключительная стабильность в СВВ-диапазоне: Способен генерировать и поддерживать стабильный разряд при давлениях ниже 10⁻¹⁰ мбар, где многие другие датчики холодного катода теряют чувствительность или дают нестабильные показания.

Простота эксплуатации и интеграции: Не требует от пользователя ручной настройки или частой калибровки. Стандартный фланец NW25 и совместимость с распространенными контроллерами Edwards позволяют быстро заменить устаревшие датчики или установить его в новую систему. Поддерживает стандартные процедуры обезгаживания (bake-out) для ускорения процесса достижения СВВ.

4. Области специализированного применения

Датчик AIM-X-NW25 является стандартом де-факто в отраслях, где требуются надежные и точные измерения в условиях сверхвысокого вакуума:

Научные исследования: Установки молекулярно-лучевой эпитаксии (МЛЭ), синхротронные линии, ускорители частиц, исследовательские СВВ-камеры для физики поверхностей.

Полупроводниковая промышленность: Плазмохимические установки (PECVD), реакторы атомно-слоевого осаждения (ALD), системы физического осаждения из паровой фазы (PVD), где необходим точный контроль давления и состава остаточной атмосферы.

Аналитическое приборостроение: В качестве датчика остаточного давления в масс-спектрометрах, электронных микроскопах (ПЭМ, СЭМ) и других аналитических приборах высокого класса.

Производство специальных покрытий и оптики: Установки для напыления высококачественных оптических, защитных и функциональных многослойных покрытий.
